TWERD ENERGO-PLUS Drives para Soluciones de Levantamiento Artificial en Oil & Gas y la industria en general.
Tecnología de conversión de frecuencia robusta, confiable, bajo costo y de alta eficiencia, basada en un rectificador no controlado de 6 pulsos con puente de diodos de última generación. Diseñado para ofrecer la máxima durabilidad en entornos industriales exigentes, este equipo combina una etapa de potencia simplificada con algoritmos avanzados de control vectorial (SVC / FOC). Ofrece un excelente rendimiento en el par de arranque, respuesta dinámica inmediata y la más alta relación costo-beneficio para la protección y control de motores de inducción y magnetos permanentes.
| Sector | Aplicacion | Beneficios |
|---|---|---|
| Petróleo y Gas (Oil & Gas) | Bombas de Cavidad Progresiva (PCP) | Control de velocidad preciso y operación continua bajo condiciones ambientales exigentes. |
| Agua y Saneamiento | Bombas centrífugas, estaciones de bombeo de agua potable, aguas residuales y sistemas de presión constante. | Ahorro energético significativo mediante control de flujo sin estrangulamiento de válvulas. |
| Sistemas HVAC / Edificaciones | Ventiladores de tiro forzado/inducido, extractores y bombas de agua helada o de condensación. | Reducción del consumo eléctrico y menor desgaste mecánico en arranques/paradas. |
| Industria General y Manufactura | Cintas transportadoras, mezcladores, agitadores, extrusoras y sopladores. | Torque constante o variable con respuesta dinámica rápida ante variaciones de carga. |
| Piscicultura y Sector Agrícola | Bombas de aireación, sistemas de riego y bombeo de pozos profundos. | Operación confiable con mantenimiento mínimo en zonas remotas o rurales. |

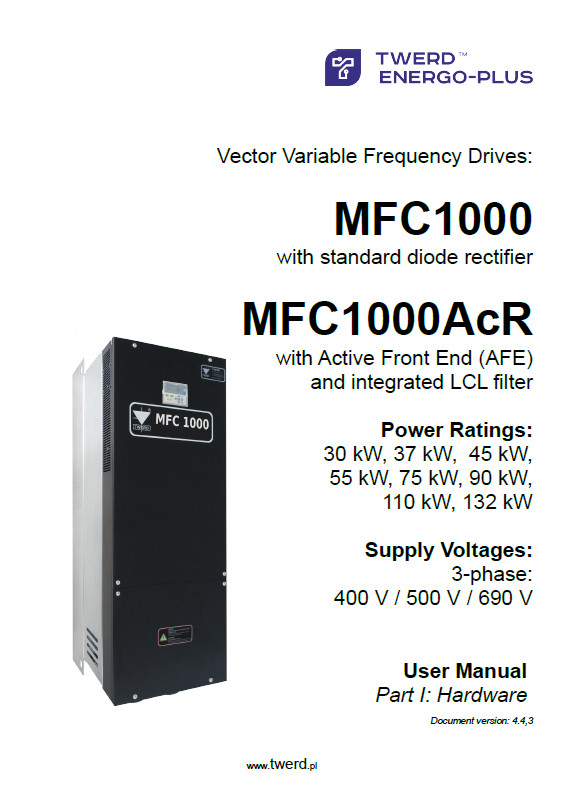

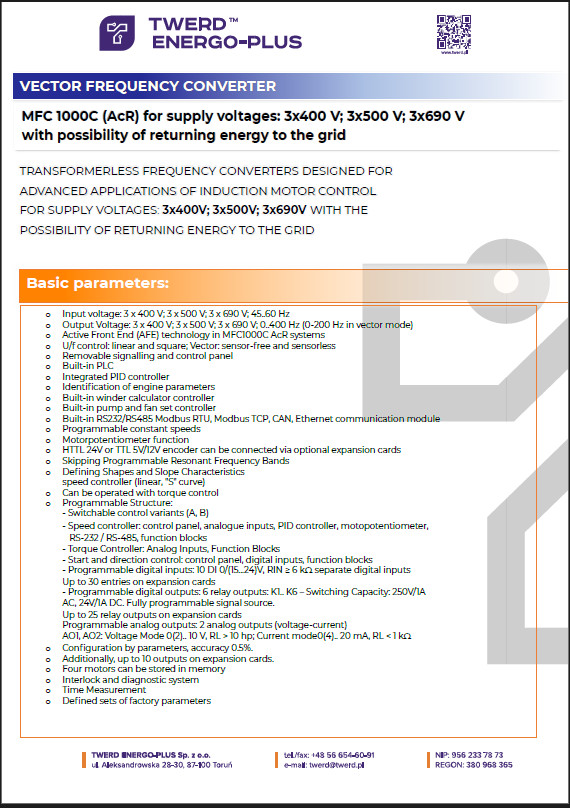

MFC1000 – Versión estándar con rectificador de diodos
El variador de frecuencia MFC1000 está equipado con un rectificador de diodos convencional en el lado de alimentación.
El flujo de potencia en este sistema es unidireccional: la energía eléctrica tomada de la red se suministra directamente al motor.
Durante el frenado del motor (modo generador), la energía cinética se transfiere de vuelta al bus de CC del variador.
El exceso de energía puede disiparse en forma de calor mediante una resistencia de frenado externa, a través de una unidad de frenado integrada.
Nota: La unidad de frenado es opcional y debe especificarse al realizar el pedido.
Alimentacion: 3 x 500 V or 3 x 690 V, 45 .. 60 Hz
Salidas: 0 .. 400 Hz, 3 x 400 V, 3 x 500 V or 3 x 690 V
Corriente de Salida :
Sobrecarga: 1,5 In durante 60 segundos cada 10 minutos
Modos de Operacion:
Incorporado 4 controladores PID con funcion the «SLEEP»
Incorporado interfaz de codificador incremental (controlador de línea de 5 V)
Tipos de Frenado
Entradas Analógicas: 5
Salidas Analógicas: 2 hasta 12 con modulo de expansion
Entradas diginales: 10 hasta 40 con modulo de expansion
Salidas a Rele: 6 hasta 11 con modulo de expansion
Interfaces de comunicacion incorporados:
Proteccion IP : IP21
Dimensiones Externas: 301.94x800x300 mm
Peso: Desde 82 kg +/ – 10Kg dependiendo de la modelo y configuracion
El variador de velocidad MFC1000 Estándar es un convertidor de tecnología de 6 pulsos con rectificación mediante puente de diodos, diseñado para ofrecer un rendimiento sólido, robusto y altamente confiable en aplicaciones industriales exigentes, ademas de ser una de las soluciones mas economicas.
Utiliza el control de torque con modulación vectorial como tecnología de base para cumplir los requerimientos de alto torque de arranque, precisión en el control de velocidad y excelente respuesta dinámica de par.
Apropiada para una gran variedad de aplicaciones, esta serie ofrece control PID integrado, interfaz de operación intuitiva, extensión de I/O flexible, compatibilidad con múltiples módulos de comunicación Fieldbus, protección eléctrica integral, alta adaptación a condiciones ambientales severas y un mantenimiento sencillo.
Para aplicaciones en la industria petrolera, cuenta con un software especializado para Sistemas de Bombeo Cavidades Progresivas (BCP) diseñado para satisfacer las exigencias mecánicas y eléctricas del sector, garantizando mayor confiabilidad operativa:
Filtro armónico pasivo especialmente diseñado para convertidores estáticos de potencia de 6 pulsos, tales como, convertidores de potencia, variadores de frecuencia, rectificadores trifásicos, cargadores de baterías, sistemas HVAC, etc.
Entrada | Potencia | 150 HP |
Voltaje | 3-phase AC 380V-480V (-15%-+10%) | |
Frecuencia de entrada | 60 Hz ±5% | |
Tecnologica de rectificador | 6 pulsos rectificador a diodo | |
Frecuencia de conmutacion rectificador | 2.5 kHz | |
Factor de desplazamiento DPF = Cos phi | cos1 (fundamental) | |
Micro-Cortes de Red | 500ms | |
THD de corriente | <5% ( Con Filtro Pasivo Armonico ) | |
Cuadrantes | 2 Cuadrantes | |
Salida | Frecuencia de Salida | 0,0...400 Hz U/f operation mode 0,0120 Hz - Vector operation mode |
Corriente de Salida | 180 A | |
Voltaje de Salida | 0 a Un | |
Eficiencia | 98% a carga nominal | |
Sistema de Control | Metodo de Control | Escalar U/f Lineal, Cuadrática Vectorial DTC-SVM sin sensor Vectorial DTC-SVM con sensor de posición de rotor |
Frecuencia de conmutacion | 1 a 8 kHz | |
Modulador | SVPWM | |
Tipo de referencia de velocidad | Entradas Analógicas Panel de control Potenciómetro Controlador PID Bus de comunicación RS232 o RS485 Otras posibilidades. | |
Capacidad de sobrecarga | Torque de sobrecarga instatanea 0-60 Hz, 60 segundos | 150% |
Torque de Arranque (Entre 0 a 0.5 Hz) 3 segundos | 200% | |
Condiciones ambientales | Temperatura ambiente operacion | -10°C a +50°C |
Temperatura ambiente almacenaje | -25 Ca +55°C | |
Humedad | 5% a 95% | |
Altitud | 1000 msnm | |
Protecciones | Proteccion Motor | Rotor bloqueado Sobrecarga Motor (modelo térmico), Limitación corriente de salida Desbalance de corriente Desbalance de voltaje Sobre-temperatura motor (PT100, PTC) Limitación de Velocidad Limitación de Torque Discrepancia de velocidad Falla a tierra |
Protecciones Drives | Sobrecarga IGBT's, Perdida de fase Bajo voltaje de entrada Alto voltaje de entrada Limite Alto voltaje DC Bus voltaje, Bajo voltaje DC Bus Temperatura IGBT Falla fuente de poder Falla a tierra Perdida de señal de entrada analógica Perdida de referencia de velocidad Parada de emergencia | |
Hardware | Entradas Digitales | 10 entradas digitales Di1...DI10 Salidas Digitales 0/(15...24)V, Rin ≥ 3k 2. La posibilidad de obtener hasta 30 entradas digitales en tarjetas de expansión. |
Salidas Digitales | 6 salidas digitales a relé K1... K6 - breaking capacity: 250V/1A AC, 24V/1A DC. . La posibilidad de obtener hasta 11 salidas digitales en tarjetas de expansión. | |
Entradas Analógicas | 5 entradas analógicas A10: 5 entradas analógicas AI0: voltage mode 0(2)... 10V, Rin ≥ 200k Al1, A12, A13, A14: voltage mode 0(2)... 10V, Rin ≥ 100kΩ; current mode 0(4)...20mA, Rin = 250 | |
Salidas Analógicas | 2 salidas analógicas A01, A02: Voltage mode 0(2)...10 V Current mode 0(4)...20 mA | |
Comunicacion | Puerto estandar | USB port RS485 port x 2 Ethernet |
Protocolos estandar | Modbus-RTU Ethernet (Modbus TCP) | |
Panel de control | Tipo | Removible |
Longitud | Hasta 10 metros (opcional) | |
Leds de Visualizacion | LED RUN. Motor funcionand LED FAULT: Ocurrencia de una faila o alarma LED READY: En espera de orden de march | |
Display LCD | Pantalla LCD Teclado con 10 teclas para controlar y configurar el variador, arranque, parada y reset, Respaldo de parámetros parada y reset, Respaldo de parámetros | |
Aplicacion | Aplicacion oil and gas | Aplicación Bombas de Cavidad Progresiva (BCP) |
Autonomia de operacion sin tension a maxima carga | Si ocurre una interrupción en el voltaje de alimentación, el variador continúa operando utilizando la energía cinética del motor en rotación cambiando internamente el modo de control de control de velocidad a cero torque, con lo que se maximiza el tiempo de autonomia del del equipa sin tensión hasta 500ms | |
Control Backspin | Si (en parada normal y en ausencia de tensión) | |
Data Logger | Capacidad de almacenamiento en memoria de hasta 20 variables operacionales, a una frecuencia de muestreo ajustable en segundos par un lapso de 3 meses. Registro de eventos con hora y fecha mediante uso de RTC (reloj tiempo real). Descarga de datos mediante puerto USB 1) | |
Software de Aplicacion BCP | Control y protección del torque en las cabillas (Torque de regulación y Torque de Disparo ajustable)2) Software con Control de la velocidad y el torque a través de las señales (Presión de Succión y Descarga, Temperatura de Succión y Descarga mediante señales 4-20ma) 3) Control de la velocidad a través de las señales de Superficie (Presiones de cabezal: tuberia y anular, Temperatura de Cabezal 4) Control de frenado de la cabilla en reverso (back spin) | |
Funciones de operacionales | N° de intentos y tiempos de rearranques | Hasta 6 re-arranques programables por el usuario y ajuste de tiempos mediante los parametros Total triats time y Delay time. Selección defallas a ser reseteadas mediante la función de reset automático |
Tiempo de aceleracion programable | 0 a 600 seg Programable Interno VFD Da 6000 seg Programable con aplicación HMI | |
Tiempo de desaceleracion programable | Da 600 seg Programable Intermo VFD 0 a 6000 seg Programable con aplicación HMI | |
Tipo de arranque | Kampa Rampa de aceleración lineal y tipo S. Rampa de aceleración para control de flackspin programable independiente de la utilizada en operación normat | |
Tipo de torque de carga | Constante a Variable | |
Tipo de parada | Rampa de desaceleración lineal y tipo S. rampa independiente configurable para zmergencia, función de gestión de backapi programatile por el usuario. Frenado por inyeccion de comeme continua mediante la función DC Hald Frenada por fluja | |
Funciones Especiales | PLC Interno | Posibilidad de controlar algún proceso externo sin necesidad de PLC externo, 48 bloques de función universales, 43 funciones: lógica simple y aritméticos, bloque secuenciador de 8 estados, 2 multiplexores con 8 entradas. |
Regulador PID | Selección de origen de señal de referencia y origen de señal de realimentación, posibilidad de cambiar la polaridad de las señales de control de error, función Sleep, limitación de valor de salida. | |
Funciones adicionales de panel | Definición de valores usuario para observación directa de los procesos, selección de unidad de medida, escala y origen de datos. Ajuste de contraste LCD | |
Regulaciones | Conformidad de productos | IEC/EN 50178:2003 IEC/EN 61800-5-1:2007 + IEC/EN 61800-3:2008 ISO9001 |
