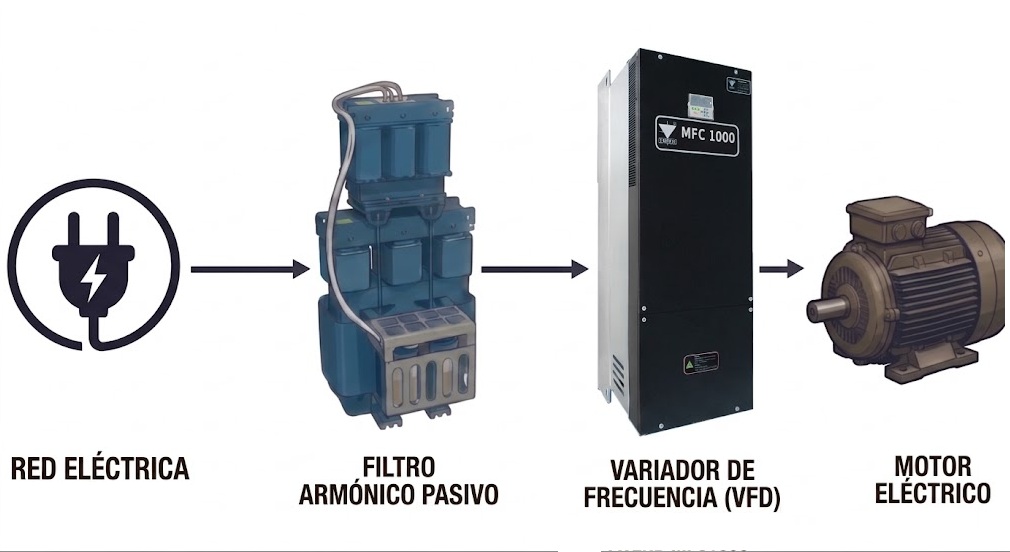

Filtro armonico pasivo especialmente diseñado para convertidores estaticos de potencia de 6 pulsos, tales como convertidores de potencia, variadores de frecuencia, rectificadores trifasicos, cargadores de baterias, sistemas HVAC entre otras.
La red de suministro eléctrico provee un voltaje senoidal y la carga absorbe cierta corriente dependiendo de su propia impedancia. Si la respuesta es lineal, la relación entre el voltaje y la corriente es constante, como por ejemplo una carga resistiva, donde la corriente y el voltaje tienen la misma forma de onda senoidal, y por lo tanto no se tiene distorsión.

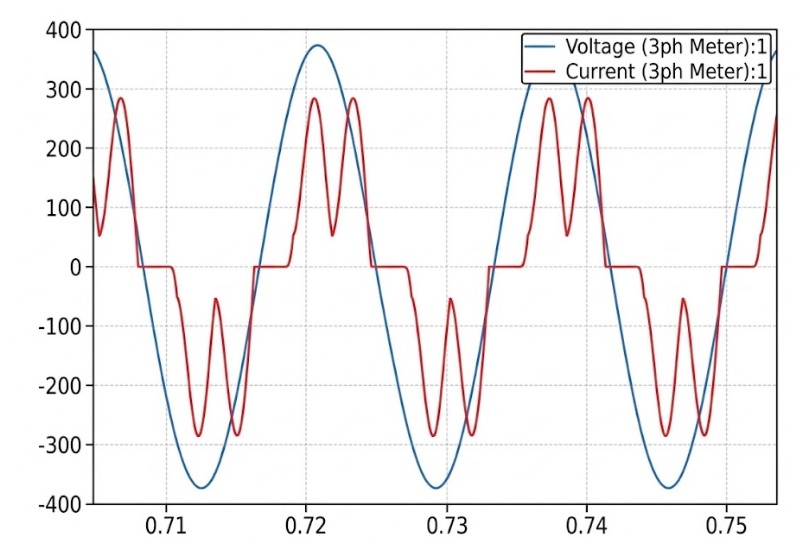

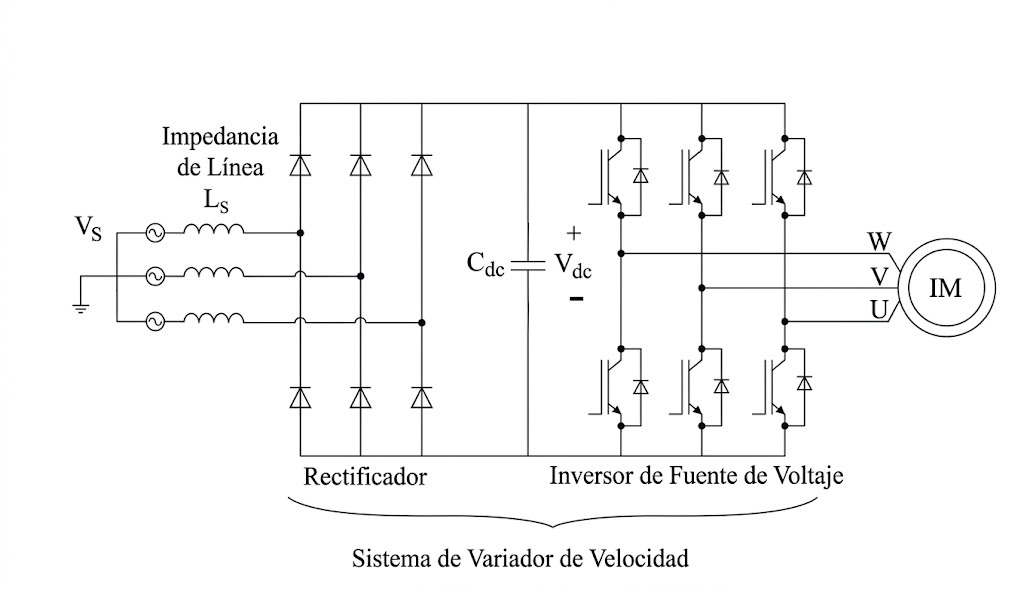

Cuando la carga es no lineal, la forma de onda de la corriente no sigue la forma de onda del voltaje, sino que depende de ciclos de conducción de dispositivos semiconductores, generándose una forma de onda no-senoidal en la corriente. Un ejemplo de este tipo de carga seria la etapa rectificadora de un accionamiento de velocidad variable (ASD) o variador de frecuencia.
En sistemas de potencia, el término «armónico» es usado para referirse a la contaminación causada por dispositivos al voltaje y corriente de la red de suministro. Debido a que la entrada de los ASD representa una carga no lineal, los armónicos inyectados en el punto de acople común tienen que ser considerados.
A continuación, se presenta ejemplos de cargas no lineales con el nivel de distorsión armónica de corriente THDi típico según el método de mitigación utilizado.
| Metodo de Mitigacion | THD Corriente % |
|---|---|
| Sin Mitigacion | 50 – 70% |
| DC Choke | 30 – 40% |
| Reactor de linea | 30 – 40% |
| Reactor de línea 3% + DC Choke | 30 – 40% |
| Reactor de línea 5% + DC Choke | 25 – 35% |
| Filtro armónico pasivo | 5 – 10% |

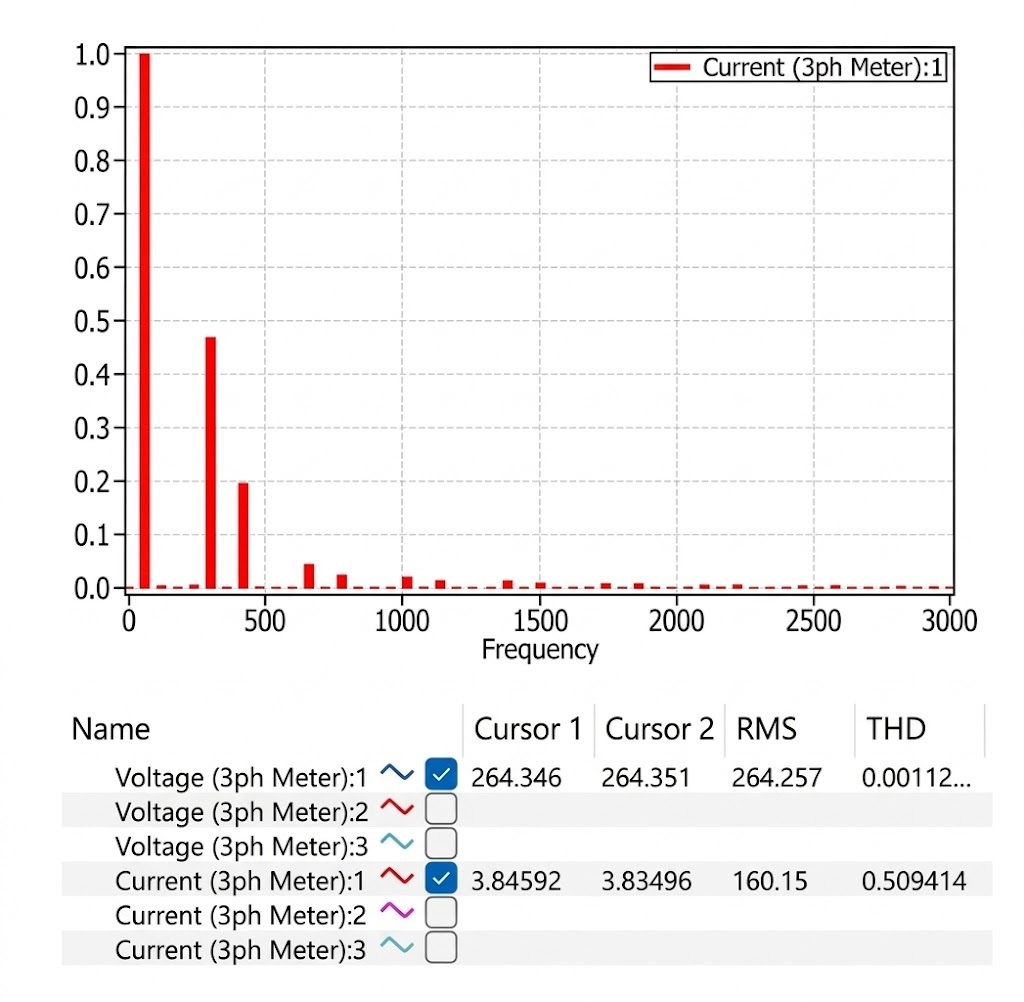

| Variable | Valor |
|---|---|
| THDi | 51% |
| Corriente RMS | 160 Amp |

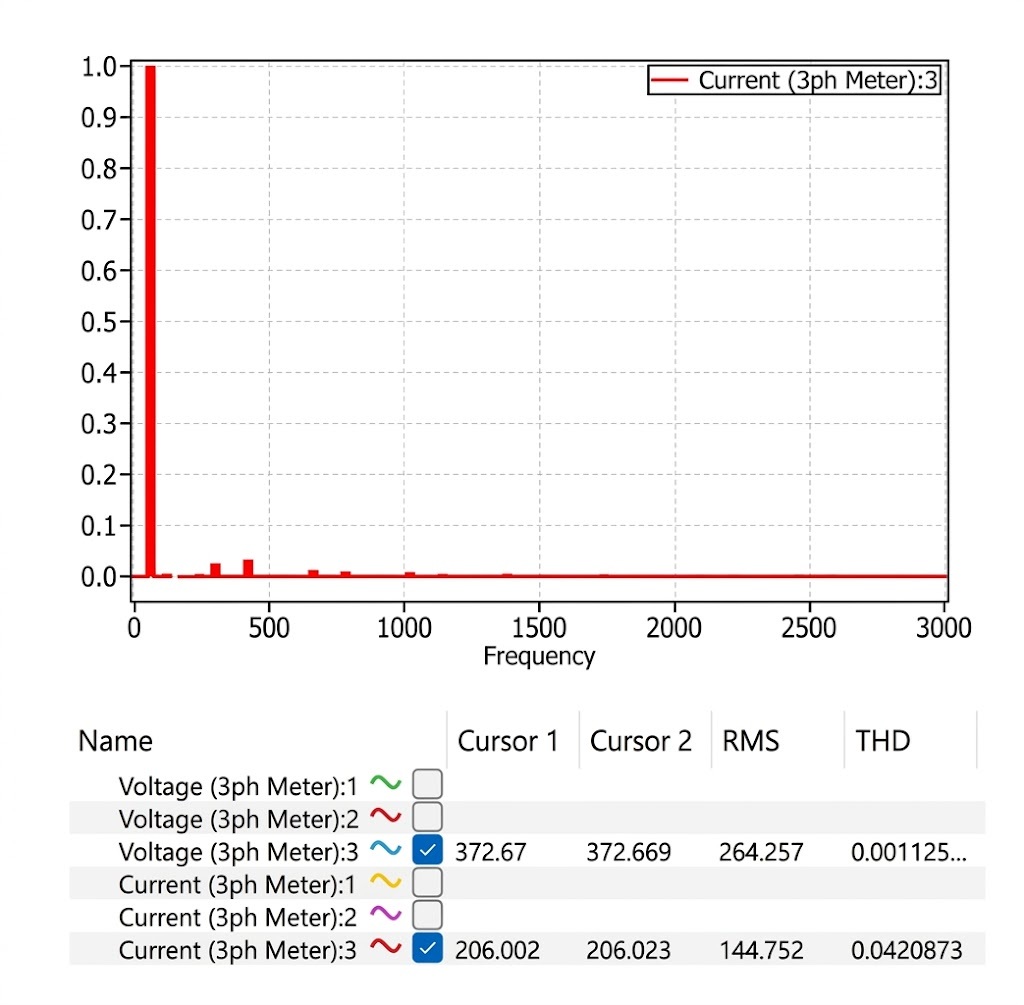

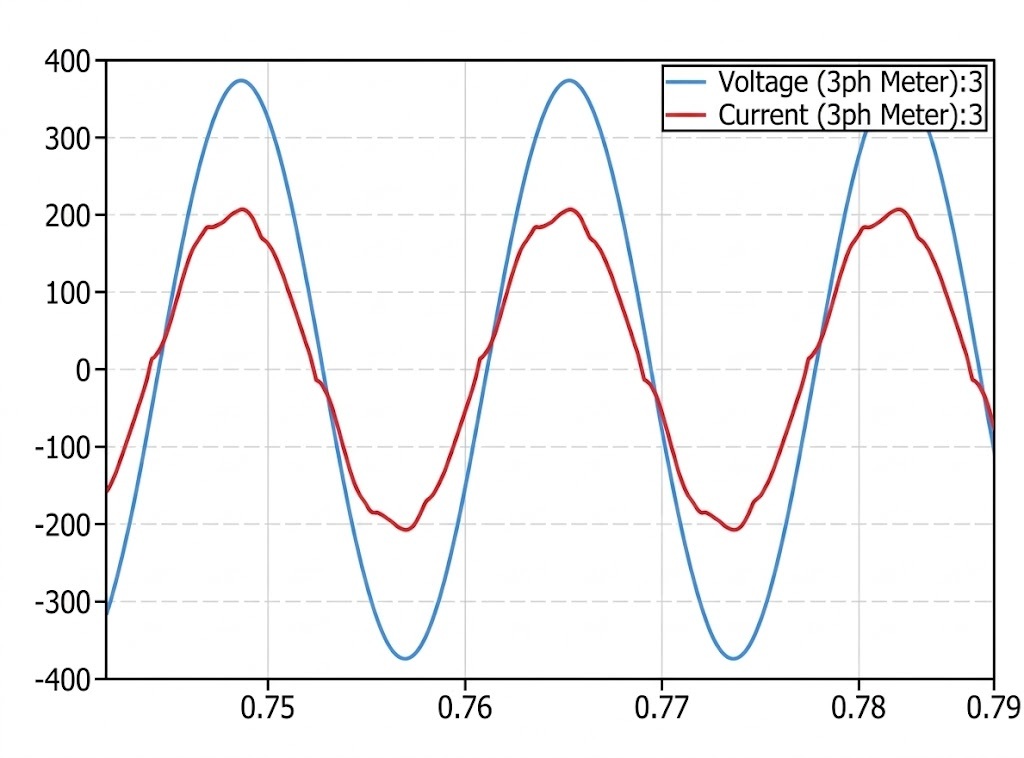

| Variable | Valor |
|---|---|
| THDi | 4.2% |
| Corriente RMS | 144 Amp |
Filtro armónico pasivo especialmente diseñado para convertidores estáticos de potencia de 6 pulsos, tales como, convertidores de potencia, variadores de frecuencia, rectificadores trifásicos, cargadores de baterías, sistemas HVAC, etc.

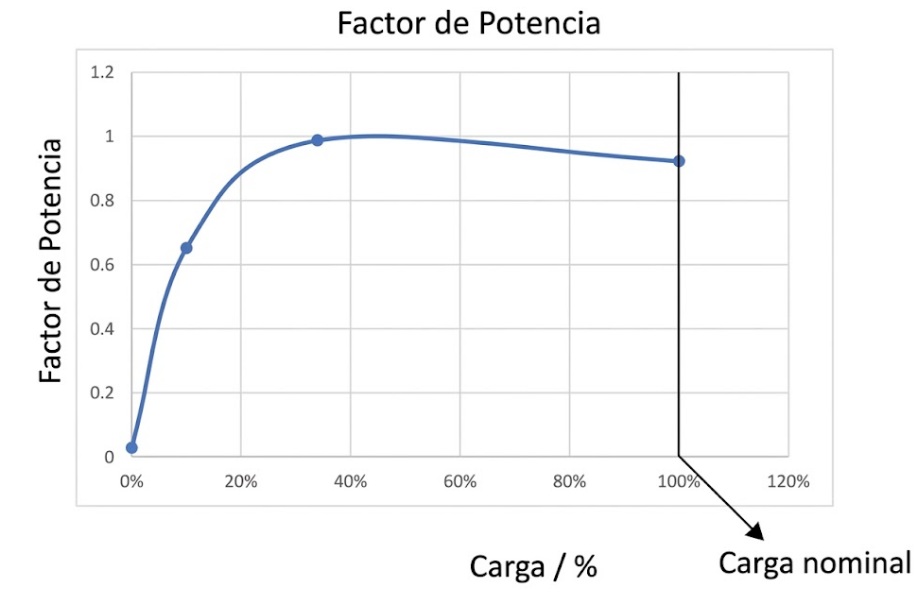

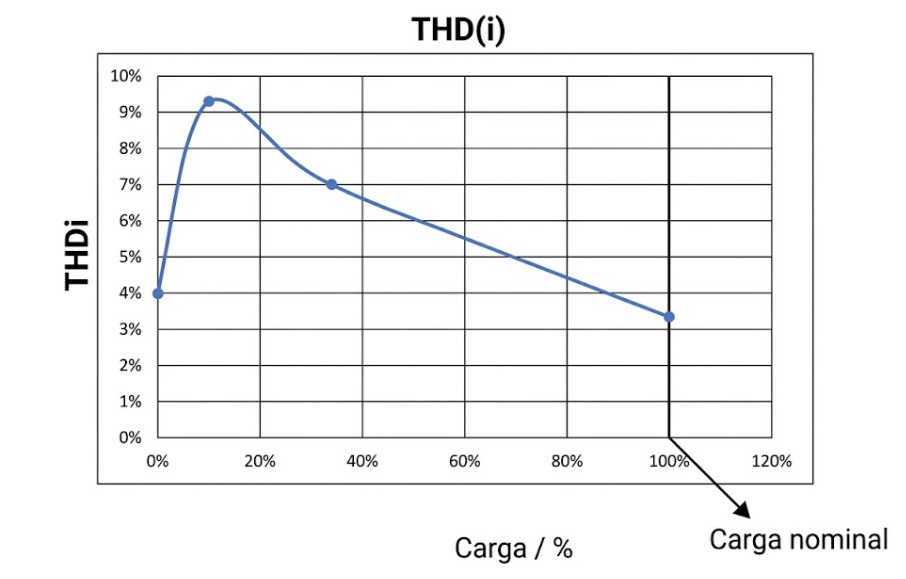

A continuación, se muestran las curvas de desempeño típico de los filtros sobre el rango completo de potencia hasta su punto de operación nominal, específicamente lo relacionado a la distorsión armónica de corriente y el factor de potencia.
N° Fases: 3
Voltaje nominal: 480V
Frecuencia nominal: 60 Hz
Requerimientos: THDv menos 2% desbalance voltaje de linea menos 1%
THDi: menos 5% @ carga nominal
Capacidad de sobrecarga: 160% por 60 seg, una vez por hora
Descripcion de la carga: Carga simetrica de convertidor con rectificador no controlado tipo B6
Modelo: PFH-150-480-17 PFH-200-480-17
Carga Nominal VFD: 150 – 200 HP
Potencia Perdidas: 1187 W (Modelo PFH-150-480-17 ) – 1566W (Modelo PFH-200-480-17 )
Peso: 189 kg (Modelo PFH-150-480-17 ) – 222 Kg (Modelo PFH-200-480-17 )
Dimensiones: 480x950x440(Modelo PFH-150-480-17 ) – 480x950x480 (Modelo PFH-200-480-17 )
Voltaje de prueba: 3 Kv por 10 seg
Clase de aislamiento: H
Nivel de ruido: menos 65 dB
Cerramiento: IP00
Resistencias de aislamiento: mas 100 M ohm (1000Vdc)
Temperatura ambiente: -25°C a 45°C
Constante de incremento de temperatura: K menos 110
Estandar:
